2C1形テンダー機関車8900
蒸気機関車において、動輪と、動輪ではない車輪の配置を「車軸配置」と呼びます。
国によって名称は異なりますが、ここではヨーロッパ方式をまねた日本の「鉄道省式」と、世界で最も標準的な「ホワイト式」、個別の名称を与える「アメリカ式」を紹介しておきます。
まず、車輪の構造は
（前）＿＿先輪＿＿動輪＿＿従輪＿＿＿（後）
です。当然、1本の車軸には車輪が2つついています。
鉄道省では車軸の数で名称を決めていきました。
車軸が1つ（車輪2つ）だとA、2つだとB、3つだとC、4つだとD、5つだとEです。
蒸気機関車の最も簡単な形式は、普通の4WD自動車と同じ四輪駆動となります。車軸が2つで動輪が4つなので、この形式は鉄道省では「B」となります。
一方、ホワイト式は車輪の数で示します。先輪と従輪がなく、動輪が4つなので、これは
0-4-0
となります。これをアメリカでは、
フォー・カップルド・ホイール・スイッチャー
（Four-Coupled Wheel-Switcher、Four-Wheel-Switcher）
と呼びます。もしこれが0−10−0（鉄道省だとE）だと、テン・カップルド・ホイール・スイッチャーですね。
続いて、上の図のような、4輪駆動で従輪が2つついた場合。鉄道省は車軸の数で表記するので、
B1
となります（後ろの炭水車は関係なし）。
ホワイト式は0-4-2
アメリカではフォー・カップルド・アンド・トレーリングトラック
（Four-Coupled and Trailing Truck）
続いて、
先輪1軸、動輪2軸、従輪1軸
の場合、鉄道省では「1B1」、ホワイト式では「2-4-2」、アメリ式では「コロンビア」となります。
このパターンはいくらでも増えていくのですが、以下、
1C1（2-6-2）はプレーリー（Prairie）
1D1（2-8-2）はミカド（Mikado）
1E1（2-10-2）はサンタ・フェ（Santa Fe）
と呼ばれました。なぜ「ミカド」かというと、アメリカの鉄道車両メーカー「ボールドウィン」がこの軸配置で最初に製造した機関車が日本向け（9700形）だったからです。

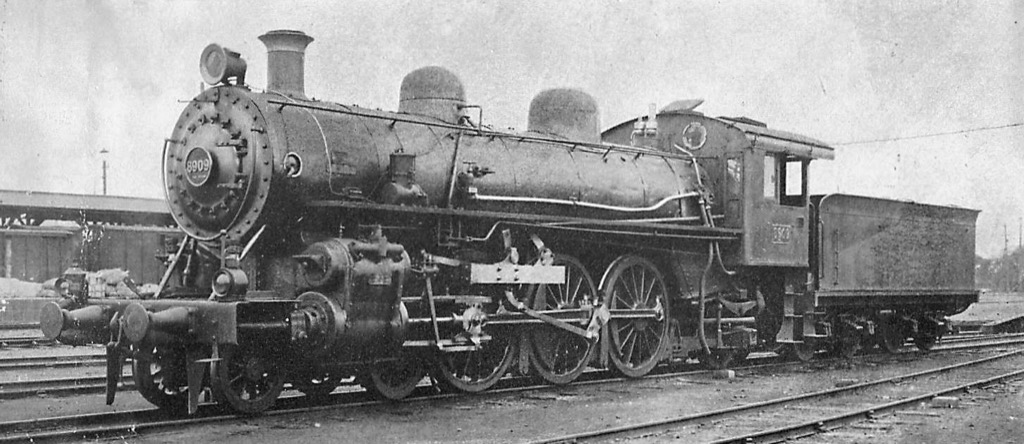

ちなみに、冒頭の写真は形式8900機関車ですが、全部で12輪あり、前4輪、後ろ2輪、中央6輪が動輪となっているので、4-6-2（2C1）となります。
海外では、車輪の数がどんどん増えていき、
1E2（2-10-4）＝テキサス
2F1（4-12-2）＝ユニオンパシフィック
などが登場します。ちなみも。ウィキペディアによれば、最大の機関車は
2D11D2（4-8-2+2-8-4）
で、これは「ダブルマウンテン」と呼ばれるそうです。
なお、 車軸配置をイラストで描くと、動輪をO、先輪・従輪をoで示すので、
0-4-0は OO
2-8-2は oOOOOo
4-8-2+2-8-4は ooOOOOo oOOOOoo となります。

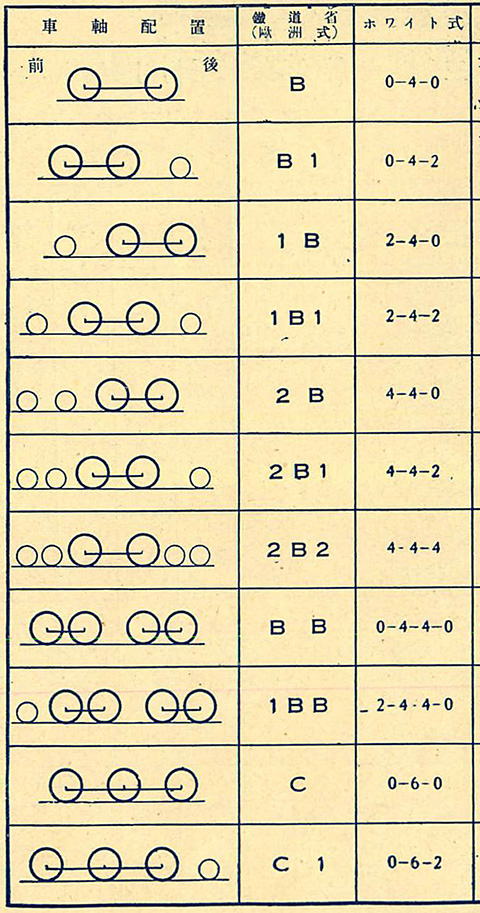

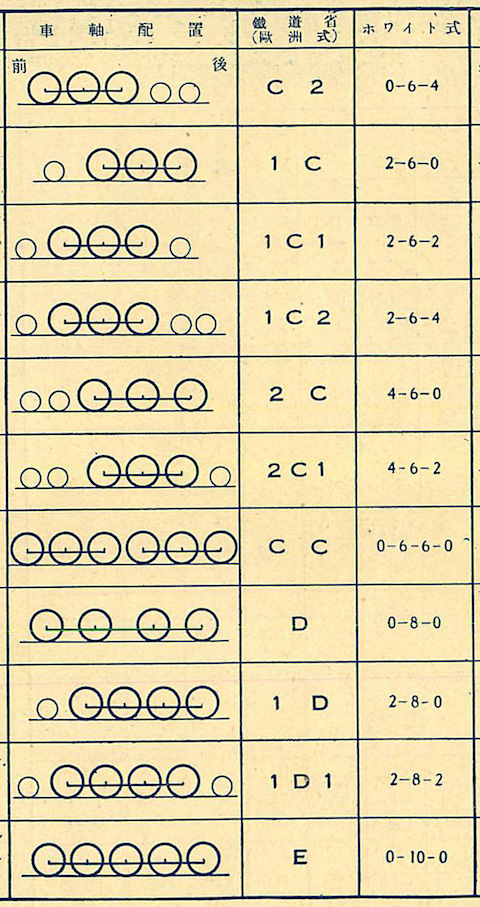

最後に『写真解説機関車の進歩の跡』より、一覧表をあげておきます。
